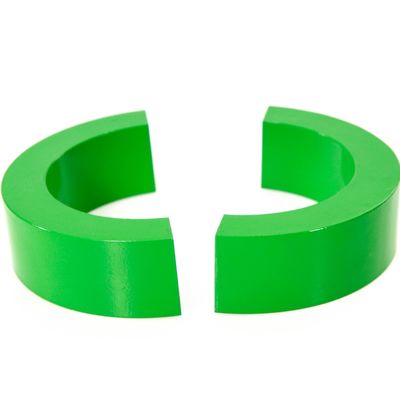

74VAC Permalloy Core 55mm मापन सिलिकॉन स्टील ट्रांसफार्मर कोर

वर्तमान ट्रांसफार्मर के लिए उच्च पारगम्यता स्थायी कोर

Permalloy एक लोहे-निकल मिश्र धातु को संदर्भित करता है जिसमें निकल सामग्री की एक विस्तृत श्रृंखला होती है, जो 35% से 90% तक होती है।Permalloy की सबसे बड़ी विशेषता कमजोर चुंबकीय क्षेत्रों में इसकी उच्च चुंबकीय पारगम्यता है।उनकी संतृप्ति चुंबकीय प्रेरण तीव्रता आमतौर पर 0.6-1.0T के बीच होती है।सबसे सरल पर्मलोय दो तत्वों से बना मिश्र धातु है: लोहा और निकल।उचित रोलिंग और गर्मी उपचार के माध्यम से, उनके पास उच्च चुंबकीय पारगम्यता हो सकती है।साथ ही, वे अपेक्षाकृत उच्च संतृप्ति चुंबकीय प्रेरण प्राप्त करने के लिए लौह और निकल की सामग्री का उचित मिलान कर सकते हैं।हालांकि, इस पर्मलोय में कम प्रतिरोधकता और खराब यांत्रिक गुण हैं, इसलिए कई व्यावहारिक अनुप्रयोग नहीं हैं।वर्तमान में, व्यापक रूप से इस्तेमाल किया जाने वाला पर्मलोय लोहे और निकल के आधार पर कुछ अन्य तत्वों को जोड़ने के लिए है, जैसे मोलिब्डेनम, तांबा और इसी तरह।इन तत्वों को जोड़ने का उद्देश्य सामग्री की प्रतिरोधकता को बढ़ाना है ताकि कोर बनने के बाद एड़ी के वर्तमान नुकसान को कम किया जा सके।साथ ही, तत्वों को जोड़ने से सामग्री की कठोरता भी बढ़ सकती है, जो विशेष रूप से चुंबकीय सिर जैसे पहनने वाले अनुप्रयोगों के लिए फायदेमंद होती है।Permalloy की उत्पादन प्रक्रिया अधिक जटिल है।उदाहरण के लिए, प्लेट रोलिंग प्रक्रिया, annealing तापमान, समय, annealing के बाद शीतलन गति, आदि सभी का सामग्री के अंतिम चुंबकीय गुणों पर बहुत प्रभाव पड़ता है, Permalloy कोर को उपयोगकर्ता के आकार और प्रदर्शन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, अपनाना कोइलिंग, लैमिनेटिंग, रिवेट स्टैकिंग, सेल्फ फास्टनिंग और रबर मोल्डिंग जैसे शिल्प।इस तरह के लोहे के कोर में सुपर उच्च प्रारंभिक पारगम्यता और उच्च पारगम्यता, सुपर कम जबरदस्ती और कम संतृप्ति चुंबकीय प्रेरण के उत्कृष्ट चुंबकीय प्रदर्शन होते हैं।

आवेदन:

यह ज्यादातर छोटे ट्रांसफार्मर, पल्स ट्रांसफार्मर, रिले, ट्रांसफार्मर, चुंबकीय एम्पलीफायर, विद्युत चुम्बकीय क्लच, रिएक्टर कोर और चुंबकीय परिरक्षण में उपयोग किया जाता है जो कमजोर चुंबकीय या माध्यमिक चुंबकीय क्षेत्र में काम करते हैं।

3.विशेषताएं
1)। कम जबरदस्ती और चुंबकीय हिस्टैरिसीस नुकसान;
2)। उच्च प्रतिरोधकता और Loweddy-currentloss;
3)। उच्च प्रारंभिक चुंबकीय पारगम्यता और अधिकतम चुंबकीय पारगम्यता;
4)। उच्च संतृप्ति चुंबकीय प्रवाह घनत्व;

मापदंडों

पैरामीटर:
