उत्पाद विवरण:
|
| ब्रांड: | हेमेई | आवेदन: | संचरण और परिवर्तन |
|---|---|---|---|
| भीतरी व्यास: | 42mm | मुख्य सामग्री: | परमालॉय |
| प्राथमिक इनपुट: | 5ए | निर्गमन शक्ति: | 38mW |
| अनुपात बदल जाता है: | 2000T | शुद्धता: | 0.5% |
| हाई लाइट: | 0.5 वर्ग स्प्लिट कोर करंट ट्रांसफॉर्मर,42 मिमी स्प्लिट कोर करंट ट्रांसफॉर्मर,ट्रांसमिशन एपॉक्सी रेजिन पर्मलॉय स्प्लिट कोर |
||

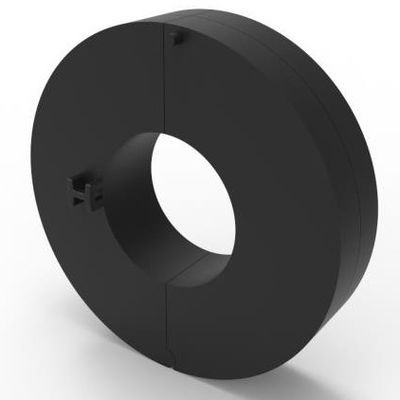

हॉट सेल्स 0.5 क्लास एनर्जी मॉनिटरिंग स्प्लिट कोर करंट ट्रांसफार्मर 1: 2000 निर्माता
वर्तमान ट्रांसफार्मर का सिद्धांत विद्युत चुम्बकीय प्रेरण के सिद्धांत पर आधारित है।वर्तमान ट्रांसफार्मर एक बंद कोर और वाइंडिंग से बना है।इसकी प्राथमिक वाइंडिंग में कुछ मोड़ होते हैं, जो उस लाइन में तारे होते हैं जहाँ करंट को मापने की आवश्यकता होती है।इसलिए, इसमें अक्सर लाइन के माध्यम से बहने वाली सभी धाराएं होती हैं।सेकेंडरी वाइंडिंग में बड़ी संख्या में मोड़ होते हैं, जो श्रृंखला में मापने वाले उपकरण और सुरक्षा सर्किट से जुड़े होते हैं।जब करंट ट्रांसफॉर्मर काम कर रहा होता है, तो इसका सेकेंडरी साइड लूप हमेशा बंद रहता है, इसलिए मापने वाले इंस्ट्रूमेंट और प्रोटेक्शन सर्किट की सीरीज़ कॉइल की प्रतिबाधा बहुत छोटी होती है, और करंट ट्रांसफॉर्मर की वर्किंग स्टेट शॉर्ट सर्किट के करीब होती है।करंट ट्रांसफॉर्मर का उपयोग प्राइमरी साइड पर एक बड़े करंट को सेकेंडरी साइड पर एक छोटे करंट में बदलने के लिए किया जाता है, और सेकेंडरी साइड को खोला नहीं जा सकता है।
विशेषता
आवेदन:

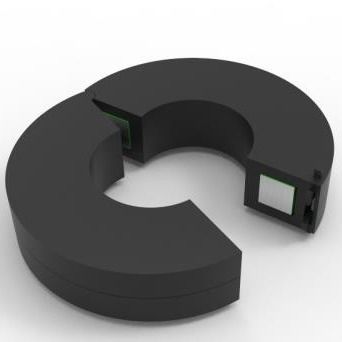

स्प्लिट-कोर करंट ट्रांसफॉर्मर एसी करंट 5 से 600 एम्प्स से सेंटर कंडक्टर से होकर गुजरता है।स्प्लिट कोर सीटी तेज और आसान इंस्टॉलेशन के लिए डिज़ाइन किए गए हैं। स्प्लिट कोर डिज़ाइन चुंबकीय क्षेत्र प्रेरण के माध्यम से गैर-संपर्क वर्तमान माप की अनुमति देता है, बिना प्राथमिक तार को ऑफ़लाइन ले जाने और सीटी स्थापना के लिए डिस्कनेक्ट करने की आवश्यकता होती है। यह विधि एक सुरक्षित, आसान और पोर्टेबल वर्तमान की अनुमति देती है माप।
पैरामीटर:
| आंतरिक व्यास (मिमी) | इनपुट वर्तमान (ए) | आउटपुट पावर (मेगावाट) |
| 23 | 5ए | 18mW मिनट |
| 36 | 5ए | 32mW मिनट |
| 46 | 5ए | 40mW मिनट |
आरेख
