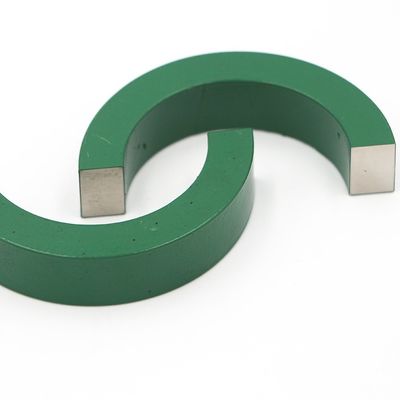

उच्च पारगम्यता चुंबकीय कोर ट्रांसफार्मर 10 मिमी टॉरॉयडल वर्तमान ट्रांसफार्मर

वर्तमान ट्रांसफार्मर के लिए उच्च पारगम्यता स्थायी कोर

Permalloy एक लोहे-निकल मिश्र धातु को संदर्भित करता है जिसमें निकल सामग्री की एक विस्तृत श्रृंखला होती है, जो 35% से 90% तक होती है।Permalloy की सबसे बड़ी विशेषता कमजोर चुंबकीय क्षेत्रों में इसकी उच्च चुंबकीय पारगम्यता है।उनकी संतृप्ति चुंबकीय प्रेरण तीव्रता आमतौर पर 0.6-1.0T के बीच होती है।सबसे सरल पर्मलोय दो तत्वों से बना मिश्र धातु है: लोहा और निकल।उचित रोलिंग और गर्मी उपचार के माध्यम से, उनके पास उच्च चुंबकीय पारगम्यता हो सकती है।साथ ही, वे अपेक्षाकृत उच्च संतृप्ति चुंबकीय प्रेरण प्राप्त करने के लिए लौह और निकल की सामग्री का उचित मिलान कर सकते हैं।हालांकि, इस पर्मलोय में कम प्रतिरोधकता और खराब यांत्रिक गुण हैं, इसलिए कई व्यावहारिक अनुप्रयोग नहीं हैं।पर्मलोय अनिवार्य रूप से एक लौह-निकल (FeNi) मिश्र धातु है जिसमें बहुत कम सहक्रियात्मकता होती है, जबकि संतृप्ति चुंबकीय घनत्व Bs, पारगम्यता और क्यूरी तापमान सभी उच्च होते हैं, शुद्ध लोहे के करीब।बहु-तत्व पर्मलोय, प्रारंभिक सापेक्ष पारगम्यता 30,000 से 80,000 तक पहुंच सकती है, लेकिन प्रतिरोधकता कम है, लगभग 10-7Ω-m, इसे बहुत पतले स्लाइस में संसाधित किया जा सकता है, इसलिए इसका उपयोग (20-30) kHz तक किया जा सकता है काम करने की आवृत्ति।आमतौर पर घरेलू इंजीनियरिंग में 0.02 मिमी की मोटाई वाली पर्मलोय पतली स्ट्रिप्स का उपयोग किया जाता है, और 0.005 मिमी मोटी पतली स्ट्रिप्स भी होती हैं।हालांकि, चुंबकीय कोर की घुमावदार प्रक्रिया के दौरान पतली पट्टी की सतह के इन्सुलेशन के कारण, इसका भरने का कारक बहुत कम हो जाता है, इसलिए इंजीनियरिंग में शायद ही कभी इसका उपयोग किया जाता है।जब अनुप्रयोग आवृत्ति 30kHz से अधिक हो जाती है, तो पर्मलोय की कम प्रतिरोधकता के कारण, इसका नुकसान काफी बढ़ जाएगा।

3.विशेषताएं
1)। कम जबरदस्ती और चुंबकीय हिस्टैरिसीस नुकसान;
2)। उच्च प्रतिरोधकता और Loweddy-currentloss;
3)। उच्च प्रारंभिक चुंबकीय पारगम्यता और अधिकतम चुंबकीय पारगम्यता;
4)। उच्च संतृप्ति चुंबकीय प्रवाह घनत्व;

मापदंडों

पैरामीटर:
