उत्पाद विवरण:
|
| सार: | परमालॉय | प्राथमिक इनपुट: | 5ए |
|---|---|---|---|
| निर्गमन शक्ति: | 50 मेगावाट मिन | वोल्टेज: | 7VAC |
| कुंडल संरचना: | toroidal | प्रयोग: | संरक्षण, मापन |
| हाई लाइट: | 48 मिमी पर्मलॉय कोर,15 मिमी पर्मलॉय कोर,48 मिमी उच्च पारगम्यता चुंबकीय ट्रांसफार्मर कोर: |
||

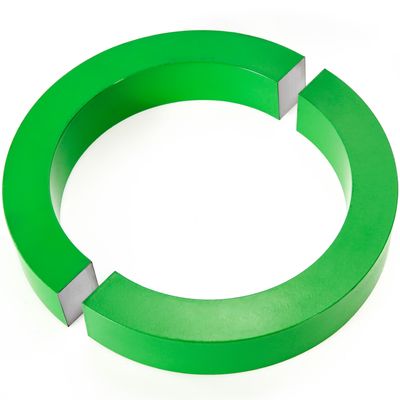

वर्तमान ट्रांसफार्मर के लिए उच्च पारगम्यता पर्मलोय कोर आयरन-निकल मिश्र धातु
Permalloy अक्सर 30 से 90% की सीमा में निकल सामग्री के साथ लौह-निकल मिश्र धातुओं को संदर्भित करता है।यह एक बहुत व्यापक रूप से इस्तेमाल किया जाने वाला नरम चुंबकीय मिश्र धातु है।उपयुक्त तकनीक के माध्यम से, चुंबकीय गुणों को प्रभावी ढंग से नियंत्रित किया जा सकता है, जैसे प्रारंभिक पारगम्यता 105 से अधिक, अधिकतम पारगम्यता 106 से अधिक, जबरदस्ती 2‰ ओर्स्टेड जितना कम, आयताकार गुणांक 1 के करीब या 0 के करीब, पर्मलोय एक चेहरा-केंद्रित क्यूबिक क्रिस्टल संरचना के साथ अच्छी प्लास्टिसिटी है और इसे 1μm अल्ट्रा-पतली रिबन और उपयोग के विभिन्न रूपों में संसाधित किया जा सकता है।आमतौर पर इस्तेमाल की जाने वाली मिश्र धातुएं 1J50, 1J79, 1J85 और इसी तरह हैं।1J50 की संतृप्ति चुंबकीय प्रेरण सिलिकॉन स्टील की तुलना में थोड़ा कम है, लेकिन इसकी चुंबकीय पारगम्यता सिलिकॉन स्टील की तुलना में दर्जनों गुना अधिक है, और इसका लोहे का नुकसान भी सिलिकॉन स्टील की तुलना में 2 से 3 गुना कम है।इसे उच्च आवृत्ति (400 ~ 8000 हर्ट्ज) के साथ एक ट्रांसफार्मर में बनाया जाता है, और नो-लोड करंट छोटा होता है।यह 100W से कम का एक छोटा उच्च आवृत्ति वाला ट्रांसफार्मर बनाने के लिए उपयुक्त है।1J79 में अच्छा व्यापक प्रदर्शन है और यह उच्च आवृत्ति और कम वोल्टेज ट्रांसफार्मर, रिसाव संरक्षण स्विच कोर, सामान्य मोड इंडक्शन कोर और वर्तमान ट्रांसफार्मर कोर के लिए उपयुक्त है।1J85 की प्रारंभिक पारगम्यता एक लाख 105 से अधिक तक पहुंच सकती है, जो कम आवृत्ति या उच्च आवृत्ति इनपुट और आउटपुट ट्रांसफार्मर, सामान्य मोड इंडक्टर्स और कमजोर सिग्नल वाले उच्च परिशुद्धता वर्तमान ट्रांसफार्मर के लिए उपयुक्त है।
आवेदन:
वे कमजोर चुंबकीय क्षेत्र में आवेदन के लिए उपयुक्त हैं, उच्च संवेदनशीलता और छोटे बिजली ट्रांसफार्मर, कम बिजली चुंबकीय एम्पलीफायर, रिले, चुंबकीय रिकॉर्डिंग डिवाइस के सिर, शून्य अनुक्रम वर्तमान ट्रांसफार्मर, बिजली कनवर्टर, सटीक वर्तमान ट्रांसफार्मर, चुंबकीय एम्पलीफायर के निर्माण के लिए इस्तेमाल किया जा सकता है , बिजली ट्रांसफार्मर, चोक, पल्स ट्रांसफार्मर, ध्रुवीयता पल्स ट्रांसफार्मर, डीसी वोल्टेज कनवर्टर, चुंबकीय न्यूनाधिक, निरंतर अधिष्ठापन तत्व, एकध्रुवीय पल्स ट्रांसफार्मर, चुंबकीय परिरक्षण, और इतने पर बदलें।
मापदंडों
| आकार (मिमी) | इनपुट वर्तमान (ए) | आउटपुट पावर (मेगावाट) |
| 55*65*5 | 10 | 13mW मिनट |
| 55*75*10 | 5 | 38mW मिनट |
| 55*75*12 | 5 | 45mW मिनट |
| 48*68*15 | 5 | 50mW मिनट |
| 55*75*20 | 3 | 45mW मिनट |
पैरामीटर:
| आकार | आगत बहाव | अनुपात बदल जाता है | कार्यभार | वोल्टेज | निर्गमन शक्ति |
| 55*65*5mm | 10:00 पूर्वाह्न | 900T | 1K | 3.7 v | 13mW |
| 55*75*10mm | 5ए | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5ए | 500 टन | 1K | 7वी | 49mW |
| 67*47*15mm | 5ए | 400T | 750Ω | 6वी | 48mW |
| 55*75*20mm | 3 ए | 250 टन | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3ए 5ए | 250 टन | 400Ω 300Ω | 3.4 वी 4.5 वी | 28mW 67mW |
| 85*55*25mm | 3ए 5ए | 250 टन | 600Ω 500Ω | 5.4 वी 7.6 वी | 48mW 115mW |
| 88*67*10mm | 5ए | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3ए 5ए | 250 टन | 600Ω 500Ω | 5.6 वी 7.7 वी | 52mW 118mW |
| 63*50*12mm | 5ए | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5ए | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5ए | 400T | 300Ω | 5.3वी | 46mW |
| 50*35*15mm | 5ए | 400T | 400Ω | 3.7 v | 34mW |
| 48*38*10mm | 5ए | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5ए | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5ए | 400T | 500Ω | 5वी | 50 मेगावाट |
| 43*33*9mm | 5ए | 900T | 1K | 4.5V | 20mW |
