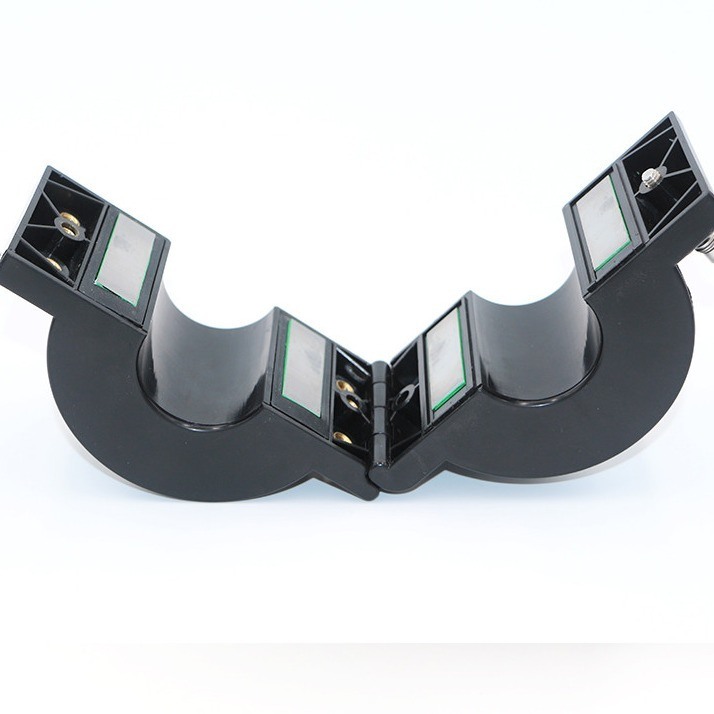

1A वर्तमान ट्रांसफार्मर बिजली की आपूर्ति Permalloy सीटी सिंगल लेयर वाइंडिंग

पावर सिस्टम हाई वोल्टेज पावर के लिए सीटी पावर सप्लाई करंट ट्रांसफार्मर

1. सीटी बिजली की आपूर्ति का सिद्धांत

सीटी बिजली की आपूर्ति, यानी बिजली प्राप्त करने के लिए एक उपकरण के रूप में बिजली लाइन पर स्थापित सीटी का उपयोग करें।बिजली की आपूर्ति को दो भागों में बांटा गया है, एक बिजली प्राप्त करने के लिए उपयोग की जाने वाली सीटी है, और दूसरा सीटी द्वारा प्राप्त विद्युत ऊर्जा को आवश्यक डीसी वोल्टेज और वर्तमान बिजली आपूर्ति मॉड्यूल में परिवर्तित करना है।

आवेदन रेंज:

1. मुख्य रूप से हाई-वोल्टेज केबल ट्रांसमिशन में उपयोग किया जाता है, जहां लो-वोल्टेज एसी पावर और डीसी पावर प्राप्त नहीं की जा सकती है।कार्य स्थल
2. हाई-वोल्टेज केबल में एक ऐसा वातावरण होना चाहिए जो सीटी ऊर्जा प्रदान करे
3. ओवरहेड केबल, अंडरग्राउंड ब्रांच केबल, ब्रांच बॉक्स आदि सभी सीटी ऊर्जा निष्कर्षण के लिए उपयुक्त हैं (तीन-कोर केबल ऊर्जा नहीं निकाल सकते हैं)
4. सीटी पावर एक्सट्रैक्शन डिवाइस का एनर्जी एक्सट्रैक्शन हाई-वोल्टेज केबल के प्राइमरी करंट पर निर्भर करता है।यदि ऊर्जा निष्कर्षण उपकरण लोड उपकरण को पूरा कर सकता है, तो ऊर्जा निष्कर्षण उपकरण को अनुकूलित किया जा सकता है या बिजली निष्कर्षण क्षमता बढ़ाने के लिए समानांतर में कई सीटी का उपयोग किया जा सकता है।
5. हाई-वोल्टेज लाइन और बिजली की विफलता या करंट की गंभीर कमी बैक-एंड लोडेड उपकरण को सामान्य रूप से काम करने में असमर्थ बनाती है।सीटी पावर टेकिंग डिवाइस सुपर कैपेसिटर को जगाता है और तुरंत स्विच करता है, और सुपर कैपेसिटर लोड किए गए उपकरणों को ऊर्जा की आपूर्ति करना जारी रखता है ताकि यह सुनिश्चित हो सके कि बिजली कट गई है और करंट अपर्याप्त है।परिस्थितियों में काम करना जारी रख सकते हैं।
6. परियोजना की वास्तविक स्थिति के अनुसार सीटी पावर टेक-ऑफ डिवाइस के विशिष्ट प्रदर्शन पैरामीटर को अनुकूलित करने की आवश्यकता है।

बिजली लेने वाला उपकरण एक प्रकार का शक्ति स्रोत है जो सीटी विद्युत चुम्बकीय प्रेरण के सिद्धांत के माध्यम से विद्युत ऊर्जा प्राप्त करता है
डिवाइस में दो भाग होते हैं: वर्तमान ट्रांसफार्मर (सीटी) और बिजली रूपांतरण मॉड्यूल।

बैटरी चार्जिंग और डिस्चार्जिंग प्रबंधन के साथ एक उच्च-स्थिरता वर्तमान प्रेरण बिजली की आपूर्ति।वर्तमान प्रेरण बिजली आपूर्ति की यह श्रृंखला संभावित झील प्रौद्योगिकी और उच्च आवृत्ति अलगाव डीसी / डीसी रूपांतरण प्रौद्योगिकी का उपयोग करती है, जो बिजली आपूर्ति स्थिति निगरानी और बैटरी चार्जिंग और निर्वहन प्रबंधन द्वारा पूरक है, और छोटे आकार और उच्च शक्ति रूपांतरण दक्षता के साथ विशेष ऊर्जा पारस्परिक अधिष्ठापन का समर्थन करती है, यह विभिन्न प्रकार की कठोर परिस्थितियों में सुरक्षित बिजली आपूर्ति की आवश्यकताओं को पूरा करता है जैसे कि बड़े वर्तमान प्रभाव और पावर ग्रिड में लोड जंप।

विशेषता:

1. वायर करंट, पावर कर्व और इलेक्ट्रिक पावर के पारंपरिक ऑपरेटिंग मूल्य के अनुसार इंडक्शन पावर सप्लाई और उसके एनर्जी स्टोरेज कंपोनेंट्स का यथोचित चयन करें;

2. चुंबकीय सर्किट के कारण, ऊर्जा ट्रांसफार्मर के काम करने पर हल्की टिक की आवाज आएगी, जो एक सामान्य घटना है;

3. इंडक्शन पावर सप्लाई मॉड्यूल का सिद्धांत पारंपरिक बिजली आपूर्ति से पूरी तरह से अलग है, और इसे अन्य पावर इंटरफेस से नहीं जोड़ा जाना चाहिए;

पैरामीटर:

आरेख
