उत्पाद विवरण:
|
| सामग्री: | परमालॉय | संरचना: | टॉरॉयडल कोर |
|---|---|---|---|
| आवेदन: | संरक्षण, मापन | नाम: | पर्मलोय कोर |
| हाई लाइट: | 13mW सॉफ्ट आयरन कोर ट्रांसफॉर्मर,10mm UL सॉफ्ट आयरन कोर ट्रांसफॉर्मर,UL Permalloy toroidal ट्रांसफॉर्मर कोर |
||

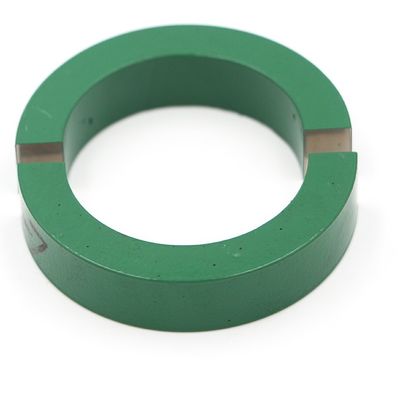

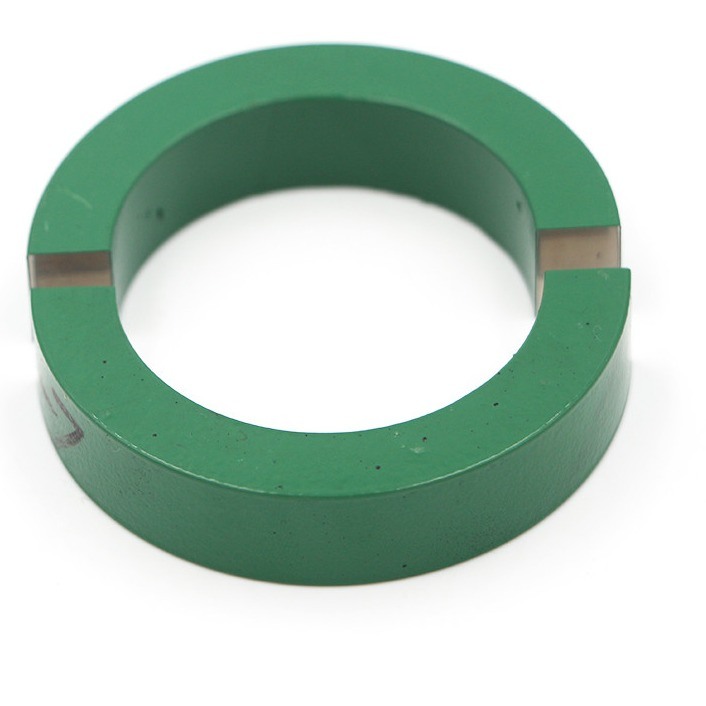

वर्तमान ट्रांसफार्मर के लिए पर्मलॉय कोर आयरन-निकल मिश्र धातु
पर्मलोय अनिवार्य रूप से एक लौह-निकल (FeNi) मिश्र धातु है जिसमें बहुत कम सहक्रियात्मकता होती है, जबकि संतृप्ति चुंबकीय घनत्व Bs, पारगम्यता और क्यूरी तापमान सभी उच्च होते हैं, शुद्ध लोहे के करीब।बहु-तत्व पर्मलोय, प्रारंभिक सापेक्ष पारगम्यता 30,000 से 80,000 तक पहुंच सकती है, लेकिन प्रतिरोधकता कम है, लगभग 10-7Ω-m, इसे बहुत पतले स्लाइस में संसाधित किया जा सकता है, इसलिए इसका उपयोग (20-30) kHz तक किया जा सकता है काम करने की आवृत्ति।आमतौर पर घरेलू इंजीनियरिंग में 0.02 मिमी की मोटाई वाली पर्मलोय पतली स्ट्रिप्स का उपयोग किया जाता है, और 0.005 मिमी मोटी पतली स्ट्रिप्स भी होती हैं।हालांकि, चुंबकीय कोर की घुमावदार प्रक्रिया के दौरान पतली पट्टी की सतह के इन्सुलेशन के कारण, इसका भरने का कारक बहुत कम हो जाता है, इसलिए इंजीनियरिंग में शायद ही कभी इसका उपयोग किया जाता है।जब अनुप्रयोग आवृत्ति 30kHz से अधिक हो जाती है, तो पर्मलोय की कम प्रतिरोधकता के कारण, इसका नुकसान काफी बढ़ जाएगा।
मापदंडों
| आकार (मिमी) | इनपुट वर्तमान (ए) | आउटपुट पावर (मेगावाट) |
| 55*65*5 | 10 | 13mW मिनट |
| 55*75*10 | 5 | 38mW मिनट |
| 55*75*12 | 5 | 45mW मिनट |
| 48*68*15 | 5 | 50mW मिनट |
| 55*75*20 | 3 | 45mW मिनट |
पैरामीटर:
| आकार | आगत बहाव | अनुपात बदल जाता है | कार्यभार | वोल्टेज | निर्गमन शक्ति |
| 55*65*5mm | 10:00 पूर्वाह्न | 900T | 1K | 3.7 v | 13mW |
| 55*75*10mm | 5ए | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5ए | 500 टन | 1K | 7वी | 49mW |
| 67*47*15mm | 5ए | 400T | 750Ω | 6वी | 48mW |
| 55*75*20mm | 3 ए | 250 टन | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3ए 5ए | 250 टन | 400Ω 300Ω | 3.4 वी 4.5 वी | 28mW 67mW |
| 85*55*25mm | 3ए 5ए | 250 टन | 600Ω 500Ω | 5.4 वी 7.6 वी | 48mW 115mW |
| 88*67*10mm | 5ए | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3ए 5ए | 250 टन | 600Ω 500Ω | 5.6 वी 7.7 वी | 52mW 118mW |
| 63*50*12mm | 5ए | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5ए | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5ए | 400T | 300Ω | 5.3वी | 46mW |
| 50*35*15mm | 5ए | 400T | 400Ω | 3.7 v | 34mW |
| 48*38*10mm | 5ए | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5ए | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5ए | 400T | 500Ω | 5वी | 50 मेगावाट |
| 43*33*9mm | 5ए | 900T | 1K | 4.5V | 20mW |
