उत्पाद विवरण:
|
| मटेरियल: | Mn、Zn、Ni | अधिष्ठापन: | ६००उह मिन |
|---|---|---|---|
| डीसी प्रतिरोध: | 30mΩ मैक्स | बारी अनुपात: | १३ |
| वोल्टेज: | 4000VAC | परीक्षण स्थिति: | 1KHZ 0.1V |
| हाई लाइट: | 4000V एसी आम मोड प्रारंभ करनेवाला,1KHZ आम मोड प्रारंभ करनेवाला,1KHZ आम मोड चोक |
||

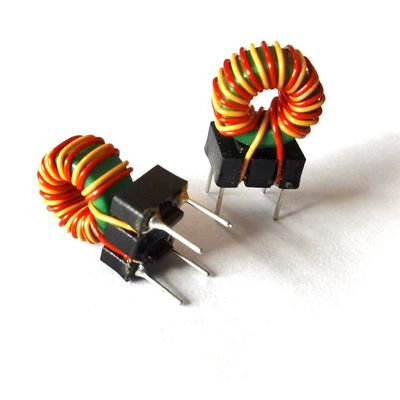

इलेक्ट्रॉनिक उपकरणों के ईएमआई शोर को दबाने के लिए सामान्य मोड इंडक्टर्स को फ़िल्टर करें
यह फेराइट कोर को गोद लेता है, समानांतर में डबल तार घाव होते हैं।कम अंतर मोड शोर संकेत हस्तक्षेप स्रोत को दबा देता है और उच्च गति संकेत में विकृत करना मुश्किल होता है।अच्छा शोर दमन काउंटरमेशर्स, उच्च सामान्य मोड शोर दमन और कम अंतर मोड शोर सिग्नल दमन।
सामान्य मोड फ़िल्टर डिज़ाइन अपेक्षाकृत सरल है, जिसमें सामान्य मोड कैपेसिटर, बालुन या सामान्य मोड इंडक्टर्स शामिल हैं।कॉमन मोड कैपेसिटर जमीन पर दो इनपुट लाइनों के कॉमन मोड करंट को बायपास करता है।सामान्य मोड अधिष्ठापन एक संतुलित प्रतिबाधा प्रस्तुत करता है, अर्थात, बिजली लाइन और जमीनी रेखा में प्रतिबाधा समान होती है, और यह प्रतिबाधा सामान्य मोड शोर के लिए एक प्रतिबाधा विशेषता प्रस्तुत करती है।
अनुप्रयोग
| नहीं | मद | टेस्ट पिन | परीक्षण मूल्य | शर्त |
| 1 | अधिष्ठापन |
4-1 / 3-2
|
६००उह मिन
|
1KHZ 0.1V
|
| 2 | वोल्टेज |
4-1 / 3-2
|
4000VAC
|
10S/2mA
|
| 3 | डीसी प्रतिरोध |
4-1=3-2
|
३०मीमैं मैक्स
|
TH2511
|
आरेख
