उत्पाद विवरण:
|
| सामग्री: | परमालॉय | कुंडल संरचना: | टॉरॉयडल कोर |
|---|---|---|---|
| प्रयोग: | सीटी | आवेदन: | करेंट ट्रांसफॉर्मर |
| हाई लाइट: | सीटी परमालॉय ट्रांसफॉर्मर कोर,20 मिमी पर्मलॉय ट्रांसफॉर्मर कोर,20 मिमी पर्मलॉय टॉरॉयडल कोर |
||

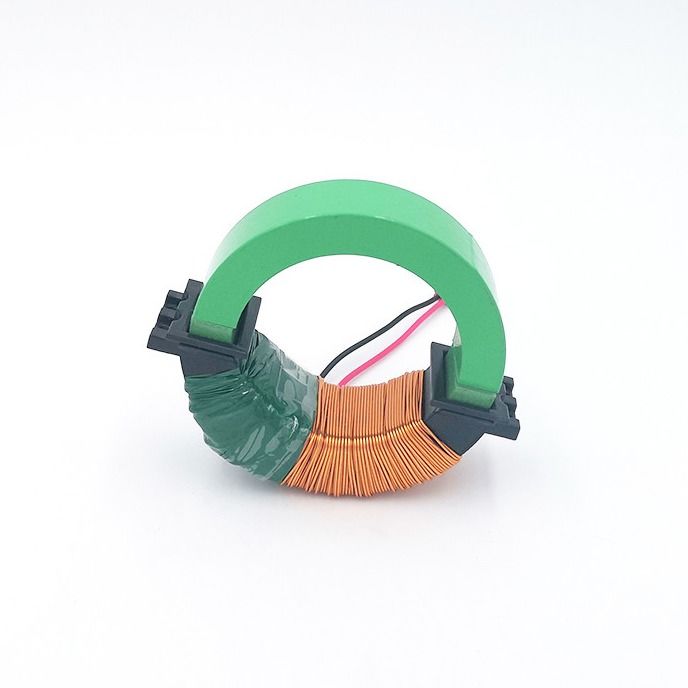

वर्तमान ट्रांसफार्मर के लिए पर्मलॉय पावर कॉइल
वर्तमान ट्रांसफार्मर का सिद्धांत विद्युत चुम्बकीय प्रेरण के सिद्धांत पर आधारित है।वर्तमान ट्रांसफार्मर एक बंद कोर और वाइंडिंग से बना है।इसकी प्राथमिक वाइंडिंग में कुछ मोड़ होते हैं, जो उस रेखा में तारित होते हैं जहाँ करंट को मापने की आवश्यकता होती है।इसलिए, इसमें अक्सर लाइन के माध्यम से बहने वाली सभी धाराएं होती हैं।सेकेंडरी वाइंडिंग में बड़ी संख्या में मोड़ होते हैं, जो श्रृंखला में मापने वाले उपकरण और सुरक्षा सर्किट से जुड़े होते हैं।जब करंट ट्रांसफॉर्मर काम कर रहा होता है, तो इसका सेकेंडरी साइड लूप हमेशा बंद रहता है, इसलिए मेजरमेंट इंस्ट्रूमेंट और प्रोटेक्शन सर्किट की सीरीज कॉइल की प्रतिबाधा बहुत छोटी होती है, और करंट ट्रांसफॉर्मर की वर्किंग स्टेट शॉर्ट सर्किट के करीब होती है।करंट ट्रांसफॉर्मर का उपयोग प्राइमरी साइड पर एक बड़े करंट को सेकेंडरी साइड पर एक छोटे करंट में बदलने के लिए किया जाता है, और सेकेंडरी साइड को खोला नहीं जा सकता है।
मापदंडों
| आकार (मिमी) | इनपुट वर्तमान (ए) | आउटपुट पावर (मेगावाट) |
| 55*65*5 | 10 | 13mW मिनट |
| 55*75*10 | 5 | 38mW मिनट |
| 55*75*12 | 5 | 45mW मिनट |
| 48*68*15 | 5 | 50mW मिनट |
| 55*75*20 | 3 | 45mW मिनट |
पैरामीटर:
| आकार | आगत बहाव | अनुपात बदल जाता है | कार्यभार | वोल्टेज | निर्गमन शक्ति |
| 55*65*5mm | 10:00 पूर्वाह्न | 900T | 1K | 3.7 v | 13mW |
| 55*75*10mm | 5ए | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5ए | ५०० टन | 1K | 7वी | 49mW |
| 67*47*15mm | 5ए | 400T | 750Ω | 6वी | 48mW |
| 55*75*20mm | 3 ए | २५० टन | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3ए 5ए | २५० टन | 400Ω 300Ω | ३.४ वी ४.५ वी | 28mW 67mW |
| 85*55*25mm | 3ए 5ए | २५० टन | 600Ω 500Ω | 5.4 वी 7.6 वी | 48mW 115mW |
| 88*67*10mm | 5ए | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3ए 5ए | २५० टन | 600Ω 500Ω | 5.6 वी 7.7 वी | 52mW 118mW |
| 63*50*12mm | 5ए | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5ए | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5ए | 400T | 300Ω | 5.3वी | 46mW |
| 50*35*15mm | 5ए | 400T | 400Ω | 3.7 v | 34mW |
| 48*38*10mm | 5ए | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5ए | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5ए | 400T | 500Ω | 5वी | 50 मेगावाट |
| 43*33*9mm | 5ए | 900T | 1K | 4.5V | 20mW |
