उत्पाद विवरण:
|
| सामग्री: | परमालॉय | कुंडल संरचना: | टॉरॉयडल कोर |
|---|---|---|---|
| प्रयोग: | सीटी | आकार: | 10*20mm |
| हाई लाइट: | 20mm परमालॉय ट्रांसफॉर्मर कोर,कॉइल पर्मलॉय ट्रांसफॉर्मर कोर,20mm परमालॉय टॉरॉयडल कोर |
||

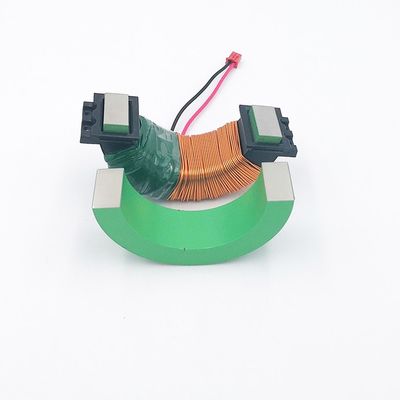

वर्तमान ट्रांसफार्मर के लिए 10 * 20 मिमी पर्मलॉय पावर कॉइल
वर्तमान ट्रांसफार्मर का सिद्धांत विद्युत चुम्बकीय प्रेरण के सिद्धांत पर आधारित है।वर्तमान ट्रांसफार्मर एक बंद कोर और वाइंडिंग से बना है।इसकी प्राथमिक वाइंडिंग में बहुत कम मोड़ होते हैं, जिसे मापने की आवश्यकता वाले करंट की लाइन में तार किया जाता है।इसलिए, इसमें अक्सर लाइन के माध्यम से बहने वाली सभी धाराएं होती हैं।द्वितीयक वाइंडिंग में अपेक्षाकृत बड़ी संख्या में मोड़ होते हैं।यह मापने के उपकरण और सुरक्षा सर्किट से क्रमिक रूप से जुड़ा हुआ है, और वर्तमान पारस्परिक अधिष्ठापन जब ट्रांसफार्मर काम कर रहा है, तो इसका माध्यमिक लूप हमेशा बंद रहता है, इसलिए मापने वाले उपकरण और सुरक्षा लूप की श्रृंखला कॉइल की प्रतिबाधा बहुत छोटी है, और वर्तमान ट्रांसफार्मर की कार्यशील स्थिति शॉर्ट-सर्किट के करीब है
मापदंडों
| आकार (मिमी) | इनपुट वर्तमान (ए) | आउटपुट पावर (मेगावाट) |
| 55*65*5 | 10 | 13mW मिनट |
| 55*75*10 | 5 | 38mW मिनट |
| 55*75*12 | 5 | 45mW मिनट |
| 48*68*15 | 5 | 50mW मिनट |
| 55*75*20 | 3 | 45mW मिनट |
पैरामीटर:
| आकार | आगत बहाव | अनुपात बदल जाता है | कार्यभार | वोल्टेज | निर्गमन शक्ति |
| 55*65*5mm | 10:00 पूर्वाह्न | 900T | 1K | 3.7 v | 13mW |
| 55*75*10mm | 5ए | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5ए | 500 टन | 1K | 7वी | 49mW |
| 67*47*15mm | 5ए | 400T | 750Ω | 6वी | 48mW |
| 55*75*20mm | 3 ए | 250 टन | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3ए 5ए | 250 टन | 400Ω 300Ω | 3.4 वी 4.5 वी | 28mW 67mW |
| 85*55*25mm | 3ए 5ए | 250 टन | 600Ω 500Ω | 5.4 वी 7.6 वी | 48mW 115mW |
| 88*67*10mm | 5ए | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3ए 5ए | 250 टन | 600Ω 500Ω | 5.6 वी 7.7 वी | 52mW 118mW |
| 63*50*12mm | 5ए | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5ए | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5ए | 400T | 300Ω | 5.3वी | 46mW |
| 50*35*15mm | 5ए | 400T | 400Ω | 3.7 v | 34mW |
| 48*38*10mm | 5ए | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5ए | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5ए | 400T | 500Ω | 5वी | 50 मेगावाट |
| 43*33*9mm | 5ए | 900T | 1K | 4.5V | 20mW |
